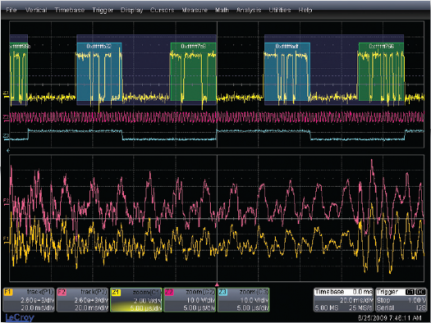

Teledyne LeCoy's serieller Audiobus zur Triggerung, Dekodierung und graphischer Darstellung bietet all die notwendigen Werkzeuge an, um digitale Audio Bus Signale sauber zu analysieren und Fehler zu suchen. Diese Lösung beinhaltet die Variationen I2S, LJ, RJ und TDM des Audio Bus Standards.

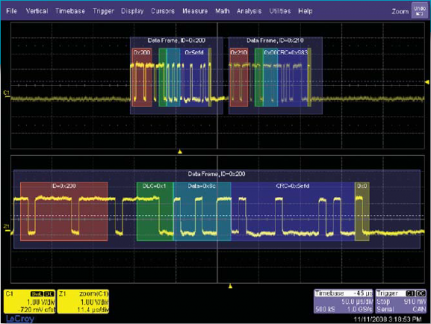

Der Teledyne LeCroy WaveSurfer 4000HD hat zwei Dekodier-Kanäle sobald die CAN- und LIN-Bus Dekodierer installiert sind.  Die Option WaveSurfer 4000HD-AUTO kombiniert die Standard-Möglichkeiten eines Teledyne LeCroy Oszilloskopes mit CAN/LIN-Bus Triggerung und -Protokolldekodierung in einem Testsystem. Mit dieser Lösung ist es sehr einfach, auf einem Bildschirm spezifische CAN/LIN-Nachrichten oder Fehler festzuhalten, Datenprotokolle anzuzeigen und das CAN/LIN-Signal oder analoge Kurven darzustellen. Es war nie einfacher, Systemprobleme und -Leistung zu untersuchen und zu verstehen.  Der WaveSurfer 4000HD mit der AUTO-Option ist die ideale Lösung zur Lokalisierung von CAN- und LIN-Bus Anomalien und zum Debuggen von Controllern und Systemen.

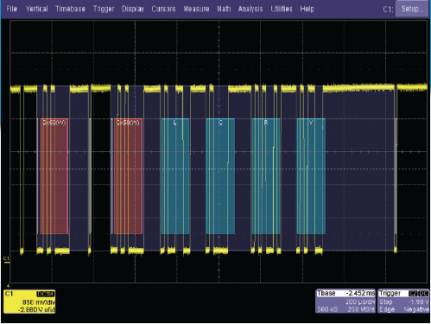

Ausgeklügelte Software-Algorithmen dekodieren aus der Kurve das serielle Protokoll, das anschliessend der Kurve farblich überlagert wird. Der dekodierte Kurvenausschnitt kann leicht ausgewählt werden mit der Zeitbasis- oder Zoom-Einstellung. Die verschiedenen Sektionen des Protokolls sind farblich unterschiedlich dargestellt und machen aus dem Dekodieren von I2C, SPI, UART und RS232 Daten ein Kinderspiel. Das Dekodieren der Protokolle verläuft sehr schnell, auch bei grossen Erfassungsfenstern. Als Anwender wählen Sie das Format, in dem Sie das Protokoll dargestellt haben wollen: Hex, Binär oder ASCII-Format. Die Dekodier-Algorithmen von LeCroy erlauben es, dass das Clock-Signal vom externen Eigang eingspiesen wird, womit ein Kanal für andere Messaufgaben zur Verfügung steht. Falls das Clock-Signal an einem Einganskanal anliegt kann dieser Kanal ausgeschaltet werden, um das Display freizuhalten für Nutzsignale.
