Spectrum Analyzer for WaveSurfer 3000z - 1 trace

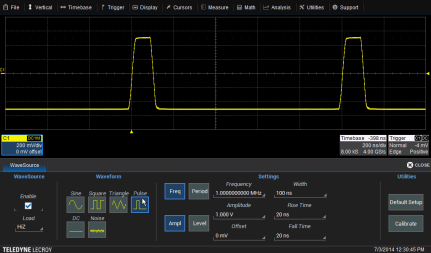

Mit dem integrierten Funktionsgenerator ist der WaveSurfer 4000HD in der Lage, einfache Funktionen wie Sinus und Rechteck zu generieren und arbiträre Kurven mit bis zu 16 kS, ohne dass ein externes Gerät benötigt wird. Damit wird der handliche und kompakte WaveSurfer 4000HD noch universeller Einsetzbar.

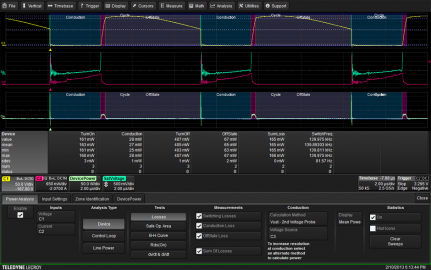

Das Power Analyzer Package von Teledyne LeCroy baut den 12-bit WaveSurfer 4000HD aus zur Power Measure Station. Die Lösung ermöglicht Messungen mit dem Oszilloskop wie kritische Messungen an Switsching Devices, an Regelkreisen von Schaltnetzteilen oder am Netz zur Analyse der Harmonischen. Die automatischen Messparameter Wirkleistung, Scheinleistung, Blindleistung und THD erlauben eine schnelle Analyse von Messungen am 230V-Netz. Der Wirkungsgrad kann dabei berechnet werden zwischen Eingang und Ausgang, ob am, DC-Bus oder am AC-Bus. Zum Leistungsumfang des Power Analyzer Package gehören: - Device Analysis - Schaltverluste (Turn-On Loss, Turn-Off Loss, Conduction Loss, Cyclic Loss), Safe Operating Area - Control Loop Analysis - das Tool zur Optimierung von Regelkreisen in Schaltnetzteilen, zur Analyse von PWM-, Duty Cycle-, Period- und Frequency Modulation - Line Power, die Analyse am Netz

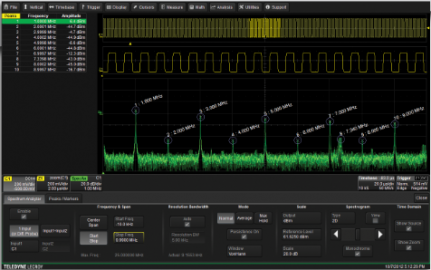

Mit dem Sepctrum Analyzer Approach der Bedienung wie Span- und Center Frequency bedient sich der Spectrum Analyzer auf dem Teledyne LeCroy Oszilloskop wie ein Spektrumanalysator. Automatisches identifizieren von Frequenzspitzen, von der Fundamentalfrequenz sowie der Harmonischen erleichtert die Arbeit im Frequenzbereich enorm gegenüber der Standard-FFT-Funktion.Ein Spectogram visualisiert Änderungen im Spektrum in Funktion der Zeit in einer 2D- oder 3D-Darstellung. Zusätzlich bietet die Spectrum Analyzer Software erweiterte FFT-Funktionen wie Power Spectrum Density und Real/Imaginär Frequenz-Analyse.
