Noch nie haben Sie Kurven so fein aufgelöst und klar auf Ihrem Oszilloskop gesehen. Noch nie waren die Details in Ihrem Signal so gut zu sehen wie mit dem neuen Teledyne LeCroy High-Definition 4000A Oszilloskop!Das Teledyne LeCroy High-Definition 4024A Oszilloskop ist das ideale Werkzeug für Anwendungen in der Leistungselektronik und Automotive, weil gerade hier nicht nur eine höhe Auflösung sondern auch ein grosser Dynamikbereich erforderlich sind. Die Reinheit des dargestellten Signales macht das neue LeCroy HDO4024 universell einsetzbar mit seiner Signalqualität, das sich die Messtechniker schon immer gewünscht haben.Das hochauflösende 4-Kanal Oszilloskop Teledyne LeCroy HDO4024A hat eine Bandbreite von 200 MHz, eine Abtastrate bis zu 10 GS/s bei einem sehr tiefen Erfassungsspeicher von 12.5 MS pro Kanal (25 MS kaskadiert). Der grosse 12.1" Touchscreen erlaubt einfaches und schnelles Bedienen des Oszilloskopes und stellt die Feinheiten der hochaufgelösten Kurven in einer nie dagewesenen Brillanz dar.Speziell für Messungen im Bereich der Leistungselektronik bietet das HDO4024A mit der PowerMeasure Software Option eine unverzichtbare Unterstützung, ob bei Messungen an der Netzspannung wie beim Analysieren der Harmonischen, dem Entwicklen von Schaltnetzteilen und den Untersuchungen am Bauteil. Das erste Mal bietet ein Gerät dieser Klasse eine Option zur Spektralanalyse an, die weit über eine einfache FFT hinausgeht. So finden sich die Peaks im Spektrum auf Knopfdruck und zeitliche Aenderungen der Frequenz lassen sich im Spektrogramm bildlich anzeigen. Diese Analyse-Funktionen sowie die Serielle Dekodierung und Triggerung, WaveScan, das Durchsuchen der Kurven nach bestimmten Ereignissen nach der Erfassung und der History-Mode geben Ihnen die nötigen Werkzeuge, um Ihre Messaufgaben präzise und effizient zu erfülllen.

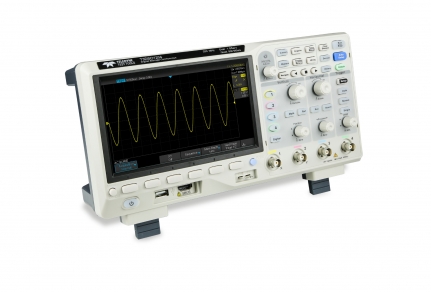

Teledyne Test Tools lanciert eine neue Serie von preiswerten digitalen Speicheroszilloskopen.Das T3DSO1204 hat eine Bandbreite von 200 MHz, eine maximale Abtastrate von 1 GS/s (500 MS/s im 4-Kanal-Mode) und einen tiefen Speicher von 7 MS pro Kanal, 14 MS im 2-Kanal-Mode.Mit den technischen Spezifikationen, den 38 Messparameter, der schnellen Frequenzanalyse mit der FFT-Mathematikfunktion bis zu 1 MPunkte und weitern Mathematikfunktionen wie Integral und Differential machen aus diesem Oszilloskop mit sehr gutem Preis/Leistungsverhältnis ein ideales Messgerät für Studenten an technischen Schulen. Das Oszilloskop T3DSO1204 hat nicht nur umfangreiche Triggermöglichkeiten mit Runt und Interval, es hat bietet schon standardmässig Trigger und Dekodieren der seriellen Bus-Signale CAN, LIN, I2C, SPI, UART und RS232 an.Optional kann dieses Oszilloskop erweitert werden zum Mixed Signal Oszilloskop (MSO) mit 16-Digital-Kanäle sowie mit einem Arbiträrgenerator ergänzt werden. Sobald der Generator freigeschaltet ist kann damit ein Bodeplot dargestellt werden.Die Oszilloskope der T3DSO-1000-Serie können schnell via USB oder LAN an einen Computer angeschlossen und ferngesteuert werden.Haben wir Ihr Interesse geweckt ? Fordern Sie unverbindlich ein Demo-Gerät an.Erfasst bis zu 400'000 Kurven pro SekundeFalls im Signal Schwebungen vorkommen oder abgeschätzt werden soll, wie gross das Jittern eines Signales ist, dann ist die Wiederholrate der Messungen von Bedeutung. Oszilloskope der Serie T3DSO1000 können im Sequence Mode Kurven mit einer Wiederholrate von bis zu 400'000 Kurven/s erfassen, im Normal-Mode bis zu 100'000 Kurven/s. 256 Color Gradient DisplayZum analogen Visualisieren der Häufigkeit, bei der ein Signal einen bestimmten Kurvenverlauf hat, dient hilft der Color Graded Display Mode, auch Persistance Mode genannt. Man erkennt sehr schnell, welche Kurvenform rar vorkommt, und welche sehr häufig. Tiefer Speicher mit 7 MS pro KanalSobald ein grosses Datenerfassungs-Fenster benötigt wird spielt der Speicher eine wichtige Rolle. Ein grosser Speicher erlaubt das Erfassen von grossen Zeitfenstern mit grösserer Abtastrate, als mit einem kleinen Speicher. Dabei ist es wichtig, die Abtastrate immer im Auge zu behalten, um ein Unterabtasten zu vermeiden (Aliasing-Effekt). Ein tiefer Speicher verhindert die Gefahr der Unterabtastung. Advanced Math FunctionDie standard Mathematik-Funktioneen umfassen Basis-Arithmetikfunktionen und erweiterte Funktionen wie Quadratwurzel und FFT für eine schnelle Frequenzanalyse. Dekodieren von seriellen Bus-Signalen und Mixed Signal Oscilloscope (standard)Mächtige Optionen wie der Dekoder von seriellen Bus-Signalen wie CAN, LIN, I2C, SPI und UART ergäntz mit den digitalen Kanälen erweitern das Oszilloskop zum Debug-System von komplexen Signalen. History ModeBis zu 80'000 der letzten Datenerfassungen können im History Mode abgespielt werden. Haben Sie ein Trigger-Ereignis verpasst ? Schalten Sie schnell den History Mode ein und spielen Sie das Signal ab zur Suche nach dem verpassten Ereignis. Mixed Signal Oscilloscope (MSO) (optional)Die optionalen 16-Digital-Eingänge machen aus dem Oszilloskop ein Mixed Signal Oszilloskop (MSO. EasyScope Applikations-SoftwareMit der kostenlosen Software EasyScope kann ohne programmieren schnell eine Verbindung zum Oszilloskop hergestellt werden. EasyScope erlaubt das einfache Auslesen von erfassten Kurven auf den Computer und ist sehr hilfreich beim Erstellen von Reports.

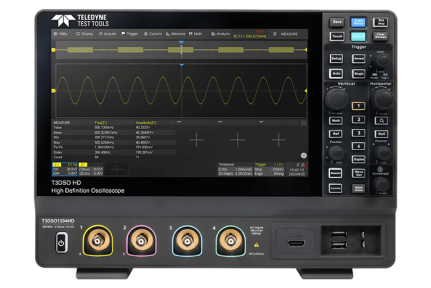

The oscilloscopes of the new T3DSO1000HD series offer bandwidths from 100 MHz up to 200 MHz!The 1000HD series of T3DSOs from Teledyne LeCroy comes with a deep memory of up to 25 MS per channel (100 MS in single-channel mode) and a faster sampling rate of up to 500 MS/s (2 GS/s in single-channel mode).The portable T3DSO1000HD series of Teledyne LeCroy oscilloscopes now extends the powerful and proven oscilloscope platform to the entry-level class with 12-bit vertical resolution. Users benefit from simple and intuitive user interfaces, numerous analysis options, and 16x higher vertical resolution.The T3DSO1204HD oscilloscope has a bandwidth of 200 MHz. The deep memory also allows for capturing larger time windows at fast or maximum sampling rates. To utilize the full bandwidth, the digital bandwidth must be considered, which corresponds to the Nyquist frequency, i.e., half the sampling rate. The more memory available, the larger the time window can be set without violating the Nyquist theorem.A completely new feature in this oscilloscope category is the Bodeplot, for example, for measuring low-pass filters. This can be done using an external optional USB waveform generator or an external waveform generator from the T3AFG series.The T3DSO1000HD oscilloscope is used for troubleshooting, developing electronic circuits, and decoding and triggering serial signals such as SPI, I2C, UART, CAN, LIN, and FlexRay. The T3DSO1000HD oscilloscope is also well-suited for applications in the field of power electronics thanks to its chaining of math functions, the combination of current clamps and differential probes, and the Power Measure Analysis software. The touchscreen makes working with this powerful measuring device very convenient.Have the oscilloscope demonstrated and test it with your signals.Decoding serial protocolsTriggering and decoding for analyzing serial data protocols, including embedded protocols such as CAN, Flexray, I2C, SPI, and UART, are available as standard for the T3DSO1000HD series. The combined display of decoded protocol content with the measured line signal enables simultaneous evaluation of the physical and protocol layers, facilitating development and debugging. Optional - Digitale Logikanalyse - Mixed Signal ModeMixed Signal Mode allows for the simultaneous acquisition and combined display of analog and digital signals. The T3DSO1000HD series devices can be optionally expanded with a 16-channel logic analyzer. Segmented recording and history modeDividing the acquisition memory into individual segments significantly increases efficiency when recording certain signal types, such as pulse sequences with longer pauses. This allows optimal use of the available memory for the relevant signal content. In History Mode, you can scroll backward through the most recently recorded acquisitions and thus make comparisons between the individual recordings. Definitely a helpful option for troubleshooting. Bodeplot with optional external USB-AWG module or external T3AFGThe T3DSO1000HD Bode Plot application can drive an external 50 MHz USB AWG or an external T3AFG to automatically perform Bode Plot measurements of passive or active components and circuits. The application scans the amplitude and phase response versus frequency. The external USB waveform generator enables Bode Plot measurements up to 50 MHz. Fast update rateWith up to 120,000 data acquisitions per second in normal mode and up to 500,000 data acquisitions per second in sequence mode, no signal detail remains hidden. Modulations and signal anomalies can be detected and displayed even more precisely. Browser Control with built-in web serverThe built-in web server allows users to control the T3DSO1000HD oscilloscopes through a single browser-based web page. This provides users with an easy-to-use, familiar, browser-based remote control interface for monitoring and troubleshooting.

Die Oszilloskope der neuen T3DSO2000HD-Serie bietet Bandbreiten von 100 MHz bis zu 350 MHz !Die 2000HD-Serie der T3DSO's von Teledyne LeCroy kommt mit einem sehr tiefen Speicher von bis zu 100 MS pro Kanal (200 MS im Zweikanal-Mode) und einer schnelleren Abtastrate bis zu 1 GS/s (2 GS/s im Zweikanal-Mode).Die handliche T3DSO2000HD-Serie von Teledyne LeCroy Oszolloskopen erweitert die mächtige und bewährte Oszilloskop-Plattform nun auch auf die Mittelklasse mit einer vertikalen Auflösung von 12-bit. Damit profitieren die Anwender von der einfachen und intuitiven Benutzerführung, den vielen Analysemöglichkeiten und 16x höherer vertikalen Auflösung..Das T3DSO2204HD Oszilloskop hat eine Bandbreite von 200 MHz. Dabei ermöglicht der sehr tiefe Speicher auch das Erfassen von grösseren Zeitfenstern bei schneller oder maximaler Abtastrate. Damit die volle Bandbreite genutzt werden kann ist jeweils die digitale Bandbreite zu beachten, die der Nyquist-Frequenz entspricht, also der halben Abtastrate. Je mehr Speicher zur Verfügung steht, umso grösser kann das Zeitfenster eingestellt werden ohne das Nyquist-Theorem zu verletzen.Ganz neu in dieser Oszilloskope-Kategorie ist das Bodeplot zum Beispiel für das Ausmessen von Tiefpass-Filtern. Dazu wird der interne Waveform-Generator verwendet oder ein externen Waveform-Generator der Serie T3AFG.Das T3DSO2000HD Oszilloskop wird eingesetzt in der Fehlersuche, in der Entwicklung von elektronischen Schaltungen und in der Dekodierung und Triggerung von seriellen Signalen wie SPI, I2C, UART, CAN, LIN und FlexRay zum Einsatz. Auch für Anwendungen im Bereich der Leistungselektronik ist das T3DSO2000HD Oszilloskop aufgrund der Verkettung von Mathematikfunktionen, der Kombination von Stromzangen und Differenztastköpfen und der Power Measure Analysis Software gut geeignet. Dabei macht der Touch-Screen das Arbeiten mit dem leistungsfähigen Messgerät sehr angenehm.Lassen Sie sich das Oszilloskop vorführen und testen Sie es mit Ihren Signalen.FlexibleLeistungsstarker benutzerdefinierter Zonen-TriggerDie Zonen-Triggerung erweitert die Trigger-Fähigkeit. Legen Sie bis zu 2 Zonen fest, die entweder als erlaubte Zone oder nicht erlaubte Zone definiert wird. Der Trigger wird ausgelöst, wenn die Bedingungen erfüllt sind.Der Zonentrigger ermöglicht die Triggerung auf Ereignisse, auf die mit herkömmlichen Trigger-Methodenzuverlässig detektiert werden können.Dekodierung  von seriellen ProtokollenFür die T3DSO2000HD-Serie sind standardmässig Trigger und Dekodierung für die Analyse von seriellen Datenprotokollen erhältlich, darunter Embedded Protokolle wie CAN, Flexray, I2C, SPI und UART. Die gemeinsame Darstellung der dekodierten Protokollinhalte mit dem gemessenen Leitungssignal ermöglicht die gleichzeitige Auswertung der Physikalischen- und der Protokollebene und erleichtert Entwicklung und Fehlersuche. Optional - Digitale Logikanalyse - Mixed Signal ModeDer Mixed Signal Mode dient der gleichzeitigen Erfassung und gemeinsamen Darstellung von analogen und digitalen Signalen. Die Modelle T3DSO2000HD-MS werden mit den Logik-Pads geliefert und die Digitalkanäle stehen zur Verfügung. Optional können die Geräte der Serie T3DSO2000HD um eine 16-kanalige Logikanalyse erweitert werden. Segmentierte Erfassung und History ModeDie individuelle Aufteilung des Erfassungsspeichers in einzelne Segmente ermöglicht eine erheblich gesteigerte Effizienz bei der Aufzeichnung bestimmter Signalformen, z.B. Pulsfolgen mit längeren Pausen. Dies erlaubt eine optimale Ausnutzung des zur Verfügung stehenden Speichers für die relevanten Signalinhalte.Im History Mode können Sie rückwärts durch die zuletzt getätigten Erfassungen blättern und so Vergleiche zwischen den einzelnen Aufzeichnungen anstellen. Definitiv eine hilfreiche Option bei der Fehlersuche. Bodeplot mit integrierter WAveform-Generator oder ext. T3AFGDie T3DSO2000HD Bode Plot Anwendung kann den internen 25 MHz Waveform-Generator ansteuern oder einen externen T3AFG, um Bode-Plot-Messungen von passiven oder aktiven Komponenten und Schaltungen automatisch durchzuführen. Die Anwendung scannt den Amplituden Amplituden- und Phasengang über der Frequenz ab. Der integrierte Waveform-Generator ermöglicht Bode Plot Messungen bis zu 25 MHz. Schnelle UpdaterateMit bis zu 100'000 Datenerfassungen pro Sekunde im Normal-Mode und bis zu 500'000 Datenerfassungen pro Sekunde im Sequence-Mode bleiben ihnen keine Signaldetails verborgen. Modulationen und Signalanomalien lassen sich so noch präziser erkennen, darstellen und Anomalien Detektieren. Browser Control mit eingebautem WebServerDer eingebaute Webserver ermöglicht dem Benutzer die Steuerung der T3DSO2000HD-Oszilloskope über eine einzige Browser-Webseite zu steuern. Dies bietet den Anwendern eine einfach zu bedienende, vertraute vertraute, browserbasierte Fernsteuerungsschnittstelle zur Überwachung und Fehlersuche.

Die Oszilloskope der neuen T3DSO2000HD-Serie bietet Bandbreiten von 100 MHz bis zu 350 MHz !Die 2000HD-Serie der T3DSO's von Teledyne LeCroy kommt mit einem sehr tiefen Speicher von bis zu 100 MS pro Kanal (200 MS im Zweikanal-Mode) und einer schnelleren Abtastrate bis zu 1 GS/s (2 GS/s im Zweikanal-Mode).Die handliche T3DSO2000HD-Serie von Teledyne LeCroy Oszolloskopen erweitert die mächtige und bewährte Oszilloskop-Plattform nun auch auf die Mittelklasse mit einer vertikalen Auflösung von 12-bit. Damit profitieren die Anwender von der einfachen und intuitiven Benutzerführung, den vielen Analysemöglichkeiten und 16x höherer vertikalen Auflösung..Das T3DSO2204HD Oszilloskop hat eine Bandbreite von 200 MHz. Dabei ermöglicht der sehr tiefe Speicher auch das Erfassen von grösseren Zeitfenstern bei schneller oder maximaler Abtastrate. Damit die volle Bandbreite genutzt werden kann ist jeweils die digitale Bandbreite zu beachten, die der Nyquist-Frequenz entspricht, also der halben Abtastrate. Je mehr Speicher zur Verfügung steht, umso grösser kann das Zeitfenster eingestellt werden ohne das Nyquist-Theorem zu verletzen.Ganz neu in dieser Oszilloskope-Kategorie ist das Bodeplot zum Beispiel für das Ausmessen von Tiefpass-Filtern. Dazu wird der interne Waveform-Generator verwendet oder ein externen Waveform-Generator der Serie T3AFG.Das T3DSO2000HD Oszilloskop wird eingesetzt in der Fehlersuche, in der Entwicklung von elektronischen Schaltungen und in der Dekodierung und Triggerung von seriellen Signalen wie SPI, I2C, UART, CAN, LIN und FlexRay zum Einsatz. Auch für Anwendungen im Bereich der Leistungselektronik ist das T3DSO2000HD Oszilloskop aufgrund der Verkettung von Mathematikfunktionen, der Kombination von Stromzangen und Differenztastköpfen und der Power Measure Analysis Software gut geeignet. Dabei macht der Touch-Screen das Arbeiten mit dem leistungsfähigen Messgerät sehr angenehm.Lassen Sie sich das Oszilloskop vorführen und testen Sie es mit Ihren Signalen.FlexibleLeistungsstarker benutzerdefinierter Zonen-TriggerDie Zonen-Triggerung erweitert die Trigger-Fähigkeit. Legen Sie bis zu 2 Zonen fest, die entweder als erlaubte Zone oder nicht erlaubte Zone definiert wird. Der Trigger wird ausgelöst, wenn die Bedingungen erfüllt sind.Der Zonentrigger ermöglicht die Triggerung auf Ereignisse, auf die mit herkömmlichen Trigger-Methodenzuverlässig detektiert werden können.Dekodierung  von seriellen ProtokollenFür die T3DSO2000HD-Serie sind standardmässig Trigger und Dekodierung für die Analyse von seriellen Datenprotokollen erhältlich, darunter Embedded Protokolle wie CAN, Flexray, I2C, SPI und UART. Die gemeinsame Darstellung der dekodierten Protokollinhalte mit dem gemessenen Leitungssignal ermöglicht die gleichzeitige Auswertung der Physikalischen- und der Protokollebene und erleichtert Entwicklung und Fehlersuche. Digitale Logikanalyse - Mixed Signal ModeDer Mixed Signal Mode dient der gleichzeitigen Erfassung und gemeinsamen Darstellung von analogen und digitalen Signalen. Die Modelle T3DSO2000HD-MS werden mit den Logik-Pads geliefert und die Digitalkanäle stehen zur Verfügung. Optional können die Geräte der Serie T3DSO2000HD um eine 16-kanalige Logikanalyse erweitert werden. Segmentierte Erfassung und History ModeDie individuelle Aufteilung des Erfassungsspeichers in einzelne Segmente ermöglicht eine erheblich gesteigerte Effizienz bei der Aufzeichnung bestimmter Signalformen, z.B. Pulsfolgen mit längeren Pausen. Dies erlaubt eine optimale Ausnutzung des zur Verfügung stehenden Speichers für die relevanten Signalinhalte.Im History Mode können Sie rückwärts durch die zuletzt getätigten Erfassungen blättern und so Vergleiche zwischen den einzelnen Aufzeichnungen anstellen. Definitiv eine hilfreiche Option bei der Fehlersuche. Bodeplot mit integrierter WAveform-Generator oder ext. T3AFGDie T3DSO2000HD Bode Plot Anwendung kann den internen 25 MHz Waveform-Generator ansteuern oder einen externen T3AFG, um Bode-Plot-Messungen von passiven oder aktiven Komponenten und Schaltungen automatisch durchzuführen. Die Anwendung scannt den Amplituden Amplituden- und Phasengang über der Frequenz ab. Der integrierte Waveform-Generator ermöglicht Bode Plot Messungen bis zu 25 MHz. Schnelle UpdaterateMit bis zu 100'000 Datenerfassungen pro Sekunde im Normal-Mode und bis zu 500'000 Datenerfassungen pro Sekunde im Sequence-Mode bleiben ihnen keine Signaldetails verborgen. Modulationen und Signalanomalien lassen sich so noch präziser erkennen, darstellen und Anomalien Detektieren. Browser Control mit eingebautem WebServerDer eingebaute Webserver ermöglicht dem Benutzer die Steuerung der T3DSO2000HD-Oszilloskope über eine einzige Browser-Webseite zu steuern. Dies bietet den Anwendern eine einfach zu bedienende, vertraute vertraute, browserbasierte Fernsteuerungsschnittstelle zur Überwachung und Fehlersuche.
